Model FK　（標準タイプ）

  • 設定した油量（可変）を安定的にノズル先端から加工点に供給。
  • ノズル数（ポンプ数）は加工内容に応じて選択可。
  • 対象設備例：切断機、旋盤、汎用フライスなど。
FK　（コンパクトタイプ）

主な仕様

供給流体 油分を含まない清浄圧縮空気
供給エアー流量 ノズル1本あたり60L / min(ANR)以上
供給管接続口径 Rc1/4
供給圧力 0.4~0.8MPa
油剤吐出量（標準） ノズル1本あたり0~170mL / 時間
給油機本体からノズル
までのホース長		 標準3m（10mまで延長可）
使用油剤 フジBC技研純正油剤
オイルポット・タンク / 容量 300mL（標準）/850mL/1900mL/4000mL
ノズルタイプ（標準） 銅パイプ先端絞りノズル、
ロックラインマグネットベース付ノズル他
ポンプ数 1~4
油量調整方法 FKポンプとパルスジェネレータによる調整
使用温度範囲 +5~+50℃
FK概略寸法図
（FK2の場合）
FK3以上の場合、ボックスサイズが
異なりますのでご注意ください。
詳細は弊社窓口までお問合せください。		 FK 概略寸法図

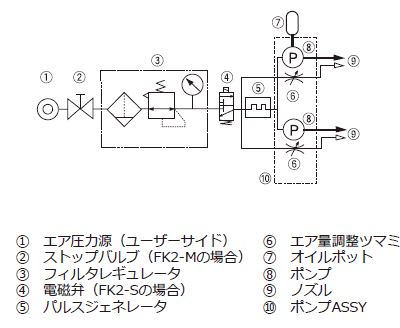

機器系統図
（FK2の場合）		 機器系統図（fk2の場合）
